国产精品久久久久久久久久丨精品亚洲a∨无码一区二区三区丨无码人妻aⅴ一区二区三区有奶水丨青青青国产精品国产精品美女丨日本强伦姧人妻69影院

通過實驗測試KNM22陶瓷涂層性能，通過高溫高壓釜試驗對其防腐蝕性能進行研究。

一、高溫高壓腐蝕試驗

1、將試件置于4MPa、120℃、含硫量為1.15mg/、埋層深度3500L～4200m、溫度為85～105℃模擬含硫地層水中進行浸泡試驗，測試其防腐蝕性能。

2、本實驗選擇X80鋼為基材試板，其主要化學成分X80鋼片尺寸為25×50×2mm，用280﹟、320﹟金相砂紙一次打磨，然后分別用丙酮和乙醇清洗試片表面，用冷風吹干，以待涂膜時使用。

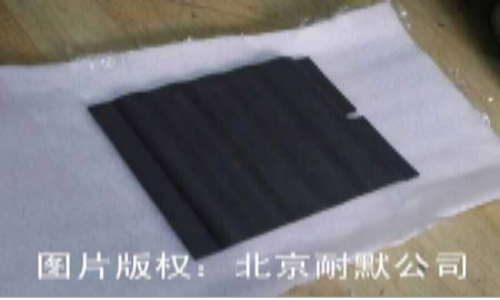

采用刷涂方式涂于X80鋼試件上，并在200℃環境下固化2h，即制得陶瓷涂層。

3、涂層性能測試

用涂鍍膜測厚儀、附著力測試儀、擺式硬度儀、漆膜沖擊器以及漆膜圓盤磨耗儀測試了涂層的厚度、附著力、硬度、抗沖擊性和耐磨性，同時采用電化學工作站，測試了涂層的防腐蝕性能。

二、結果與分析

1、涂層物理性能測試

對涂層式樣進行涂層厚度、顯微硬度、附著力、磨損量和抗沖擊性等物理性能測試。

涂層物理性能

試樣種類	涂層厚度（μm）	顯微硬度(HV)	附著力	磨損量（g）	抗沖擊性（cm）
涂層試樣	26	637.5	一級	0.003	20

2、高溫高壓釜實驗中涂層的電流密度為-4.296×10-7A/cm2，空白試樣的電流密度為-1.824×10-4A/cm2，涂層試樣的阻抗值大于空白試樣的阻抗值。說明在高溫下涂層試樣的防腐效果很好。

實驗證明KNM22陶瓷涂層具有良好的耐磨性，這主要是因為涂層中含有陶瓷相，硬度極高，在很大程度上提高了涂層的耐磨性，防腐分子的加入使該涂層的抗腐蝕性能卓越。
