国产精品久久久久久久久久丨精品亚洲a∨无码一区二区三区丨无码人妻aⅴ一区二区三区有奶水丨青青青国产精品国产精品美女丨日本强伦姧人妻69影院

北京耐默公司作為專業研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關知識，希望對大家會有幫助。

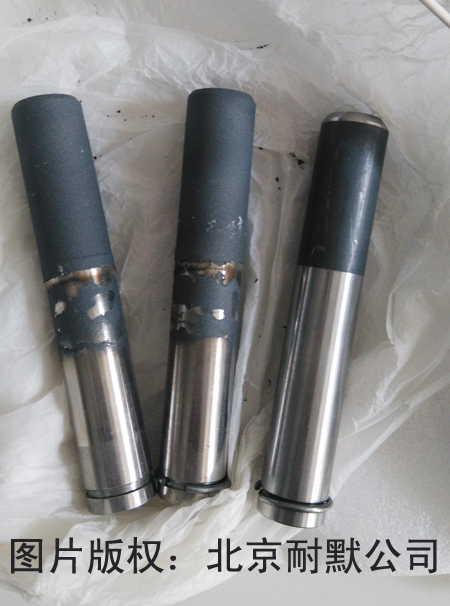

雖然噴涂用氧化鋁粉末的相成分均為穩定的α-Al2O3,但在熱噴涂后涂層的相組成里出現了亞穩定的γ-Al2O3,同時還存在有α-Al2O3。這是由于氧化鋁粉末達到熔融狀態,撞擊在溫度相對低的基體上,在冷卻成核的過程中,γ-Al2O3的成核勢壘要低于α-Al2O3,因此在通常的噴涂工藝條件下,熔融態氧化鋁液滴和基體溫度的巨大差異,導致熔融氧化鋁液滴急劇冷卻,使γ-Al2O3優先于α-Al2O3成核。涂層中存在的α-Al2O3,是由于部分原始粉末并未完全融化,冷卻過程中熔融的氧化鋁在殘留未熔化的α-Al2O3上繼續形核長大。熱噴涂Al2O3涂層的多孔微觀結構,以及含有的亞穩定γ-Al2O3,已被證實對涂層的絕緣性能有顯著的影響。

γ-Al2O3的比表面積為200～300 m2/g,而α-Al2O3的只有10～20 m2/g左右,相比于α-Al2O3,γ-Al2O3的活性高,吸附能力強,表現出很強的吸濕性。高吸濕性的γ-Al2O3和涂層內部孔隙的存在使得在高濕度環境下涂層內部水分增加,增大了涂層介電常數。所以,盡管對外圈B涂層已進行了封孔處理,甚至對外圈C涂層進行了二次封孔處理,但由于γ-Al2O3的存在,使已封孔后的涂層在長時間高濕度環境下仍表現一定敏感性,導致絕緣電阻下降。
