国产精品久久久久久久久久丨精品亚洲a∨无码一区二区三区丨无码人妻aⅴ一区二区三区有奶水丨青青青国产精品国产精品美女丨日本强伦姧人妻69影院

      電弧噴涂鋅、鋁涂層外加有機封閉涂層的長效防腐蝕復(fù)合涂層能夠?qū)崿F(xiàn)30 年內(nèi)不維護的要求。電弧噴涂層與鋼結(jié)構(gòu)基體以機械鑲嵌和微冶金的結(jié)合，提高了涂層結(jié)合力。在輕微碰撞或沖擊下也能確保防腐涂層不起皮、不脫落，使得涂層質(zhì)量完全滿足長效防腐蝕的要求，給鋼鐵基體穿上了一層防彈衣。熱噴涂中的電弧噴涂，具有長效防腐性能，減少鋼結(jié)構(gòu)在服役期間的維護費用，減少涂料施工帶來的環(huán)境污染，延長鋼結(jié)構(gòu)的使用壽命，是鋼結(jié)構(gòu)長效防腐蝕的必然趨勢。

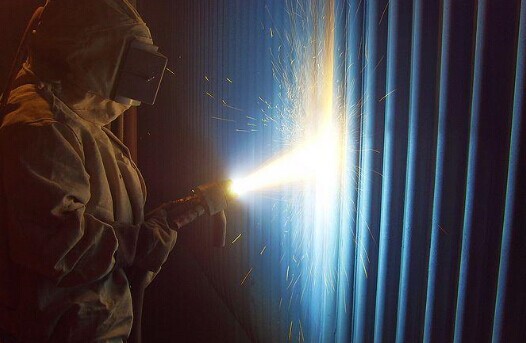

圖（1）電弧噴涂施工

      現(xiàn)有的熱噴涂防腐越來越多地采用噴涂鋁涂層，下面介紹一下熱噴涂鋁涂層的防腐機理和性能指標(biāo)。
一、涂層防腐機理
1、阻擋腐蝕介質(zhì)的隔離作用。
搪瓷和漆類防腐都是此機理；
2、通過涂層材料自我犧牲實現(xiàn)的陰極保護作用。
鋁及其合金涂層的電極電位較鋼鐵材料低，在有電解液存在的條件下，這些涂層為陽極性材料，鋼鐵為陰極性材料，它們間形成腐蝕原電池。在腐蝕過程中，陽極材料(涂層) 通過自身的犧牲實現(xiàn)對陰極材料(鋼鐵) 的保護。由于鋁涂層的腐蝕產(chǎn)物能有效地減緩腐蝕速度，所以涂層的消耗也是很緩慢的，可以較長時間的保護鋼鐵基體。
3、鋁涂層的抗硫化氫腐蝕機理
鋁基涂層具有優(yōu)良的耐硫化氫腐蝕性能，涂層中Al可以形成金屬間化合物和Al2O3 ，生成的腐蝕產(chǎn)物的內(nèi)應(yīng)力比較小，使涂層能夠容納它所產(chǎn)生的塑性變形，不會造成涂層的開裂或脫落；腐蝕產(chǎn)物中的Al2S3 能夠抑制鐵原子的向外擴散，并且鋁原子能夠優(yōu)先與硫結(jié)合，阻礙了鐵的硫化物的生成，保證了基體不受硫化氫的腐蝕。
二、涂層性能指標(biāo)
涂層顏色：標(biāo)準(zhǔn)色為銀白色
涂層厚度μm ：100-200 GB/T4956-2003
彈性mm ：1 GB-T1731-93
沖擊性N/cm2 ：490 GB-T1732-93
光澤（60°）% ：40 GB-T1743-79(89)
硬度（鉛筆） ：3H GB/T6739-2006
附著力（劃格法） ：0級 GB/T9286-1998
附著力（劃圈法） ：1級 GB-T1720-79(89)
耐酸120hr ：0.1N H2SO4 無變化（無鼓泡，起皮，剝落現(xiàn)象） GB-T1763-79(89)
耐堿120hr ：0.1N NaOH 無變化（無鼓泡，起皮，剝落現(xiàn)象）
循環(huán)交換腐蝕（循環(huán)）： ≥40（無鼓泡，起皮，剝落現(xiàn)象） 2小時酸+2小時堿，40循環(huán)
耐鹽霧3200hr NaCl濃度5% ：無變化 GB-T1771-91
金屬覆蓋層全浸腐蝕試驗：
H2SO4(pH=4)+H2S(20ppm)+去離子水 168小時，試樣表面無明顯變化。 JB/T6073-1992
