国产精品久久久久久久久久丨精品亚洲a∨无码一区二区三区丨无码人妻aⅴ一区二区三区有奶水丨青青青国产精品国产精品美女丨日本强伦姧人妻69影院

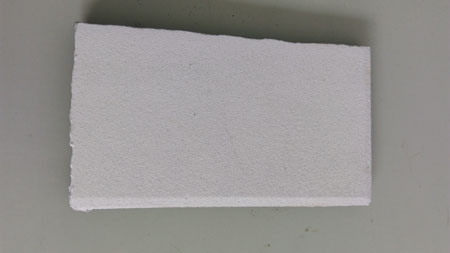

AL2O3陶瓷涂層脆性大、韌性差,應用受到一定的限制。加入適量的稀土氧化物CeO2優化了Al203陶瓷涂層的配方和工藝,研究了添加CeO2后AL2O3陶瓷涂層的界面形貌、組織結構和耐磨性。結果表明,添加CeO2 ,使AL2O3, 陶瓷涂層的致密性、結合力和耐磨性均得到了提高;CeO2的最佳添加量為2%。

(1)在熱化學反應法制備AL2O3陶瓷涂層時加入2%CeO2 ,600 9C固化后涂層中產生了FeNi; , AL2SiOs,AINi,新的物相。

(2)添加2%CeO2能提高AL2O3基陶瓷涂層的致密性和與基材的結合力,其耐磨性是Q235鋼的4.02倍,黏著磨損為7.11倍,有利于提高Al2O,陶瓷涂層的摩擦學性能。
